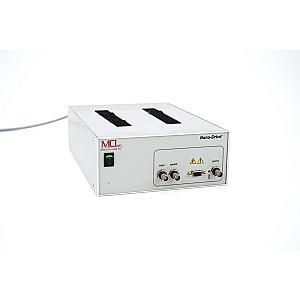

Controlador de nanoposicionamento Nano-Drive - Estado perfeito

O Nano-Drive da Mad City Labs – Precisão e desempenho para as suas aplicações de nanoposicionamento

O Nano-Drive da Mad City Labs é um controlador de nanoposicionamento de última geração, projetado para atender às necessidades mais exigentes em termos de precisão e desempenho. Este controlador está incluído em todos os sistemas de nanoposicionamento da Mad City Labs, garantindo uma integração perfeita e otimização máxima para aplicações específicas.

O Nano-Drive se destaca pela compatibilidade com os sensores PicoQ, oferecendo estabilidade e resolução incomparáveis. Essa compatibilidade permite atingir níveis de precisão subnanométrica, essenciais para aplicações de pesquisa de ponta e processos industriais de alta precisão. O controlador é calibrado e otimizado para cada sistema, garantindo desempenho ideal desde a inicialização.

Uma das principais características do Nano-Drive é o seu baixo nível de ruído, crucial para aplicações que exigem extrema precisão. O controlador utiliza um circuito de feedback proporcional-integral (PI) para controlo em circuito fechado, garantindo uma linearidade e precisão de posicionamento excecionais. Esta tecnologia elimina os erros de posicionamento causados pelo deslizamento e histerese inerentes aos atuadores piezoelétricos.

O Nano-Drive está equipado com uma interface USB 2.0 verdadeiramente digital para controlo de posicionamento, facilitando a integração com sistemas informáticos modernos.

O Nano-Drive está disponível em várias configurações, incluindo versões mono e multieixos, permitindo máxima flexibilidade para atender às necessidades específicas de cada aplicação. As opções de personalização incluem interfaces USB de 16 e 20 bits, faixas de tensão de entrada analógica variáveis e recursos de sincronização de imagem para fácil integração com outros instrumentos.

O Nano-Drive da Mad City Labs é um controlador de nanoposicionamento de alta precisão, oferecendo estabilidade, resolução e desempenho ideais. Com a sua compatibilidade com sensores PicoQ, baixo nível de ruído e interface USB 2.0, é ideal para aplicações que exigem precisão subnanométrica. Seja para pesquisa de ponta ou processos industriais de alta precisão, o Nano-Drive é a solução definitiva em controlo de nanoposicionamento.

Nano-Drive

• Entrada analógica (por eixo): 0 V a +10 V
• Conector de entrada: BNC
• Impedância de entrada do sinal de comando: 10 kΩ
• Proteção contra curto-circuito: Sim
• Controlo de Retroalimentação em Circuito Fechado: Proporcional-Integral
• Sinais de saída: Sensor, HV/10
• Conectores de saída: BNC
• Conectores do estágio: DB-9
• Temperatura de funcionamento: 5 °C a 40 °C
• Corrente de comando máxima (contínua): 50 mA

---

Nano-Drive 45

• Entrada analógica (por eixo): 0 V a +10 V
• Conector de entrada: BNC
• Impedância de entrada do sinal de comando: 10 kΩ
• Proteção contra curto-circuito: Sim
• Controlo de Retroalimentação em Circuito Fechado: Proporcional-Integral
• Sinais de saída: Sensor, HV/10
• Conectores de saída: BNC
• Conectores do estágio: DB-9
• Temperatura de funcionamento: 5 °C a 40 °C
• Corrente de comando máxima (contínua): 250 mA

---

Nano-Drive 85

• Entrada analógica (por eixo): 0 V a +10 V
• Conector de entrada: BNC
• Impedância de entrada do sinal de comando: 10 kΩ
• Proteção contra curto-circuito: Sim
• Controlo de Retroalimentação em Circuito Fechado: Proporcional-Integral
• Sinais de saída: Sensor, HV/10
• Conectores de saída: BNC
• Conectores do estágio: DB-9
• Temperatura de funcionamento: 5 °C a 40 °C
• Corrente de comando máxima (contínua): 500 mA
